江蘇華江自動化儀表有限公司 >> 產品展示 >> 液/物位儀表系列 >> 音叉開關

音叉開關
關鍵字：音叉液位開關,音叉開關

    HJ-YC音叉開關是專用于容器、槽罐和各種管道的液位測量，廣泛應用于水利、化工、環保、食品、醫藥等行業。音叉由晶體激勵產生振動，當音叉被液體或固體浸沒時振動頻率發生變化，這個頻率變化由電子線路檢測出來并輸出一個開關量。音叉式物位開關又被稱作“電氣浮子”，凡使用浮球開關和由于結構、湍流、攪動、氣泡、振動等原因不能使用浮球開關的場合均可使用“電氣浮子”。由于該物位開關無活動部件，因此無需維護和調整，是浮球開關的升級換代產品，廣泛應用于自來水、礦泉水、紙漿、膠水、染料、泥漿、堿溶液、酸溶液、啤酒、飲料、石化、輕工、食品、水處理、可產生氣體的液體、流動性好的固體粉料或顆粒。對物位進行上、下限報警及控制。
    音叉開關產品特點：
    1、適應性強：被測介質不同的電參數、密度對測量均不產生影響。結垢、攪動、湍流、氣泡、振動、中等粘度、高溫、高壓等惡劣條件對檢測也無影響；
    2、不需調校：由于音叉物位開關的檢測不受被測介質電參數及密度的影響，所以無論測量何種介質都不需要現場調校；
    3、免于維護：由于音叉物位開關的檢測過程由電子電路完成，無活動部件，所以一經安裝投入適用便不需要維護。
    音叉開關技術參數：
    1、供電電壓：DC 24V 或 AC 220V；
    2、工作溫度：叉體 -40～150℃；
    3、環境溫度：-20～70℃；
    4、工作壓力：≤2MPa；
    5、介質密度：≥ 0.7g/cm3；
    6、輸出方式：繼電器輸出（AC 220V/5A,DC 28V/10A）；
    7、功率消耗：0.5W；
    8、高低位報警：現場可設置為HLFS（高位報警方式）或LLFS（低位報警方式）；
    9、電氣接口：M20×1.5；
    10、過程連接：1″NPT螺紋安裝（標準，可選BSPT），法蘭安裝（可選）；
    11、外殼防護：IP65；
    12、防爆標志：Ex dⅡCT4。
    音叉開關使用與維護：
    1、進料孔不能直接對準音叉，如果無法躲避時，為防止壓實的大塊物料落到音叉上，須在音叉上面大于20cm處設防護板，或加保護罩，以免損壞叉體。如果是風送物料時可設防風板。
    2、振動較強的場合，可用繩索吊裝叉頭（必須特殊定貨）。
    3、不可將儀表設置在陽光直射處，如陽光直射可設一塊隔熱板。
    4、外殼安裝要使電纜出線孔朝下，并加橡皮圈密封防止水滴滲入殼內。

    5、使用前先檢查儀表的工作和延時，無誤時方能投入運行。
    6、儀表要定期檢查，清除叉體上的沉積物。
    7、接地線要與容器壁或大地良好接觸，接地電阻＜2Ω。

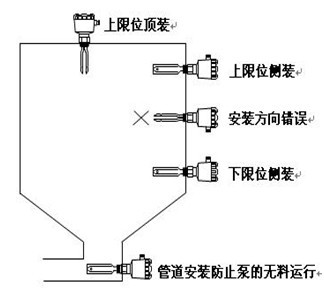

    8、音叉限位開關通常采用側裝方式安裝與倉體側壁對料高度進行上下限位置檢測，當倉體不便側面開孔時可采用頂裝，位置選擇能避開料位沖擊的位置。

音叉開關選型表：

    音叉開關訂貨須知：
    1、請按選型標記注明各項參數；
    2、另外注明介質名稱、溫度、壓力；
    3、測量料位時，注明物料名稱、粒度及容量；
    4、如選用其它法蘭標準時，請注明標準號；
    5、請注明是否需用法蘭保護罩或防護板。

產品實物圖：

圖一（標準型）

圖二（高溫型）

圖三（加長型）

圖四（緊湊型）

圖五（赫斯曼型）

圖六（航空插件型）

音叉開關安裝事項：

    1.安裝前說明
    在安裝之前，請?jiān)俅未_認儀表型號是否滿足現場的環境要求，如：過程壓力、過程溫度、介質的化學性能等，確保儀表在安裝后能夠正常使用。
    2.安裝
    一般地，HJ-YC可以根據需要安裝在任何位置，可以水平安裝、也可以垂直安裝或傾斜安裝。當被測介質具有粘稠性時，為了減少或避免出現掛料現象，請將儀表垂直安裝。
    3.安裝方向
    安裝HJ-YC時，應使叉體面和液體升降或流動保持方向一致，可以避免由于介質對叉體的阻力而產生的測量誤差。
    4.避開入料口
    HJ-YC安裝位置的選擇，應避免由于安裝在入料口位置而造成的測量誤差，甚至損壞儀表。
    5.壓力/真空
    對于過壓或欠壓的容器或管道，必須保證過程連接處的密封完好性。安裝之前應確認好密封材料是否滿足現場過程溫度和過程壓力的要求。
    6防潮
    當儀表安裝在戶外或有潮氣的環境中，如遇到下雨或存在冷凝現象時，雨水和冷凝水便會隨之往下流，所以在接入電纜之前，請將電纜線彎曲并朝下引，以防止潮氣進入儀表。

側面安裝時，安裝標記必須垂直向上或向下探頭頭部向下傾斜15℃左右，管道安裝時方向標記指向必須與管道方向一致。

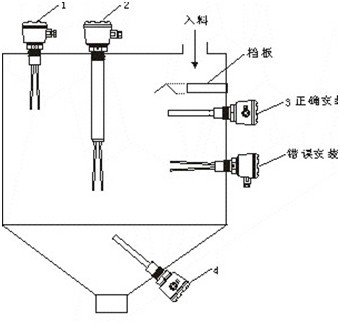

1：普通型號垂直安裝　2：加長型垂直安裝 3:側面錯誤安裝　　4：底部安裝
